防爆コネクター

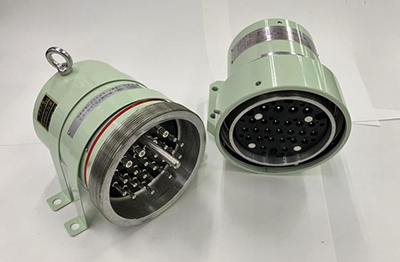

危険場所の電動弁や、監視カメラの操作機器、電動機などの多芯ケーブルの結線・着脱には、多くの時間と慎重な作業が必要とされてきました。「防爆コネクタ端子」は、これらの結線・着脱をワンタッチ機構のコネクタにする事で作業の省力化と品質の向上を図るとともに、結線ミスもゼロにしました。

適応分野

危険場所での動力・制御ケーブル使用機器の結線

特徴

  • 各種プラントの危険場所における多芯ケーブルの中間用として追加することで、ワンタッチの結線・着脱が可能となります。
  • ワンタッチの結線・着脱が可能となるため、作業が簡単に行えます。
  • IEC規格に適合した耐圧防爆型(ExdIIBT4)構造です。
    本体と一体型ケーブルグランドを組み合わせて適合します。
  • 小型で軽量、防塵・防水(IP65)構造です。

仕様

防爆コネクタ端子 技術仕様

品名 25P型 28P型 4P型
型式名 ExTK-4D21A ExTK-28A ExTK-304
防爆記号 本体及びケーブルグランド ExdllBT4(IEC規格)
検定合格番号 第TC18149号 第TC14331号
電気定格 460V 35Ax4P・15Ax21P 460V 15Ax28P 460V 30Ax4P
外形寸法・重量 240mmx135Φ(4.8kg) 240mmx135Φ(5kg) 246.5mmx72Φ(1.6kg)
外部導体引込方式 耐圧パッキン方式(ケーブルグランド)
※市販の耐圧パッキン式ユニオンを必ずご使用下さい。
耐圧パッキン方式(内蔵)
外部導体引込部口径 PF-1 1/4  PF-1 メネジ PF-1 メネジ
(想定ケーブルサイズ) 2sqx21芯・5.5sqx4芯 2sqx28芯 5.5sqx4芯
外部導体との接続 圧着端子のビス留め
主要部の材質 (1)本体:耐食アルミ合金(2)リングナット:黄銅
(3)端子台:ポリエステル樹脂(4)端子部:黄銅(5)パッキン:NBR
塗装 7.5GY 8/2 メラミン焼付塗装
